Популярные дизельные двигатели в Беларуси и их "болезни". Дизели Kia / Hyundai

Продолжаем наш рассказ о популярных на вторичном рынке дизельных моторах и их особенностях. В фокусе внимания — корейские моторы производства Kia / Hyundai CRDi.

Рассмотрим, насколько надёжны дизели 1.6 CRDi (U), 1.7 CRDi (U2), 2.0 / 2.2 CRDi (D), 2.0 / 2.2 CRDi (R).

689158494 9

 В чём особенности двигателей CRDi

Дизельные моторы с системой прямого впрыска, которые производит корейский автопром Kia / Hyundai, получили название CRDi — Common Rail Direct Injection.

Похожие по конструктивному решению дизели можно найти у Fiat (CDTi), Ford (TDCi), General Motors (CDTi / VCDi), Merсedes (CDI / CRD), Volkswagen (TDI).

Особенность CRDI моторов и их аналогов в том, что, в отличие от привычных дизелей с ТНВД с кулачковым приводом, топливо подаётся на форсунки из общего резервуара (топливной рейки), где хранится под высоким давлением. При повороте ключа зажигания топливо нагнетается отдельным насосом в рейку, а затем по топливопроводам поступает на форсунки под давлением.

За счёт постоянного высокого давления в системе (в моторах CRDi давление достигает 2000 бар) дизельные двигатели с прямым впрыском более экономичным и экологичным.

  • Горючее впрыскивается дозированно и лучше распыляется по камере, сгорает более эффективно.
  • Давление топлива остаётся неизменным вне зависимости от частоты вращения коленвала или объёма топлива.
  • Открыванием форсунок управляет блок управления EDC.
  • Разделение процессов нагнетания топлива и его впрыска позволяет добиться многофазного впрыска или менять давление в зависимости от нагрузки на мотор, что повышает отдачу дизеля и снижает детонацию в цилиндрах.

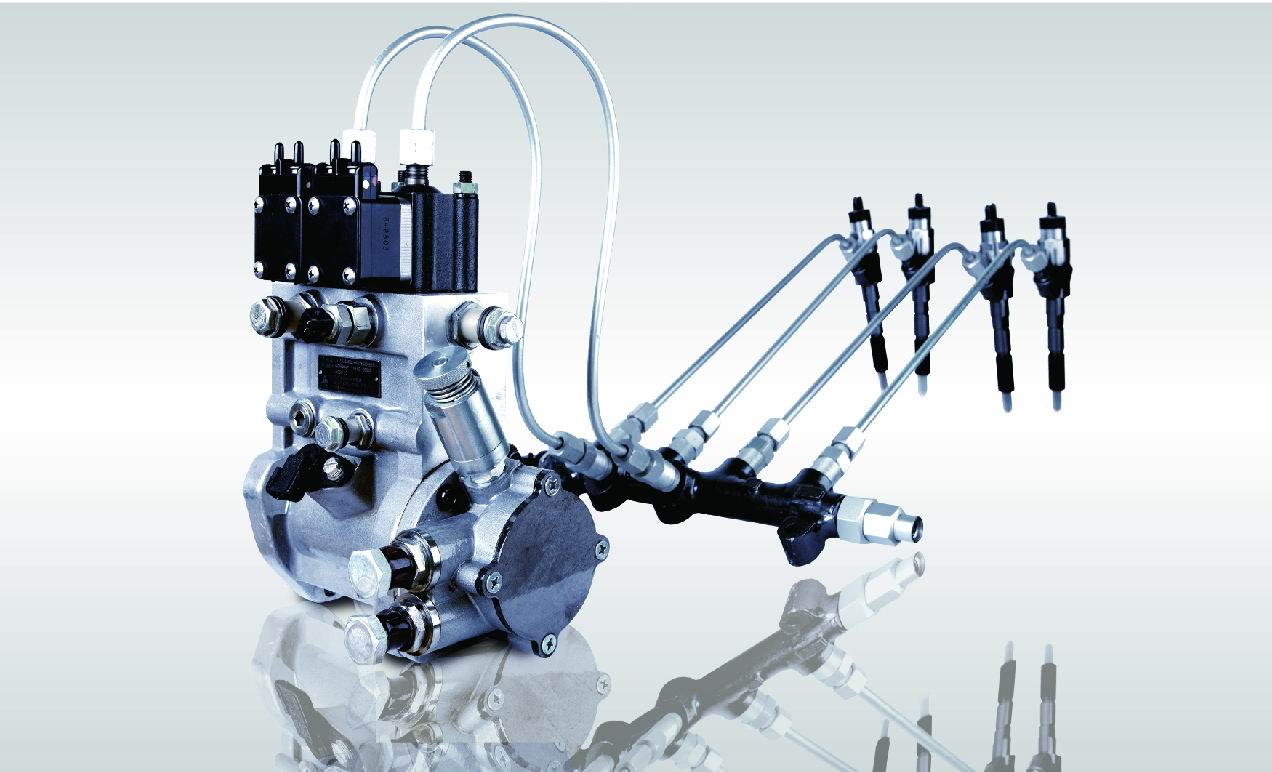

common rayl

К недостаткам CRDI и аналогичных двигателей относят более сложную конструкцию — отсюда стоимость и сложность обслуживания и ремонта, а также чувствительность к качеству дизельного топлива.

Действительно, двигатели с Common Rail, включая корейские агрегаты CRDI, могут выйти из строя по причине поломки насоса, форсунок и других элементов системы питания даже из-за мелких сторонних примесей в попливе. С привередливостью к топливу дизелей с системой прямого впрыска связано и мнение о ненадежности их в целом.

  • О типичных проблемах Common Rail Bosch читайте здесь.

Посмотрим, как обстоит дело с надёжностью дизелей, которые устанавливаются на ряд моделей Hyundai и Kia.

 Kia / Hyundai 1.6 CRDi (U)

1,6-литровый дизельный мотор (D4FB) был представлен в 2005 году.

Вместе с ним презентовали 1,5-литровый мотор (D4FA), единственное отличие которого от версии 1.6 заключается в меньшем диаметре цилиндров, и 1,1-литровый агрегат с тремя цилиндрами (D3FA), уменьшенную копию того же 1.5 CRDi

  • Чуть позже, в 2008, в семейство дизелей CRDi добавился 1.4-литровый D4FC, его от версии 1.5 отличает ход поршня.
  • В 2010 году в семействе появился топовый 1.7 CRDi (D4FD), который стал наиболее популярным.

Так как дизели 1.4 и 1.7 появились позже, их принято относить уже к другому поколению моторов CRDi — U2.

1.6 CRDi

Вообще, семейство двигателей U это первая самостоятельная разработка Hyundai-Kia в плане дизелей с системой впрыска CR.

Эти моторы считаются достаточно надёжными, их преимущества — относительно простая конструкция и отсутствие дорогостоящих в устранении «хронических» болячек. Топливная аппаратура Common Rail от Bosch, хоть и привередлива к топливу, считается достаточно ресурсной.

Конструктивно 1.6 CRDi представляет собой 4-цилиндровый агрегат, по 4 клапана на цилиндр и 2 распредвала. Блок цилиндров чугунный, ГБЦ отлита из алюминия.

В 16-клапанных версиях моторов семейства U, включая этот 1.6 CRDi, нет двухмассового маховика, что удешевляет обслуживание.

Турбина на 1.6 CRDi применяется с изменяемой геометрией. Привод ГРМ необычный, состоит из двух цепей и натяжителя.

Во всех версиях мотора есть гидрокомпенсаторы клапанов, с 2009 года появляются и фазорегуляторы.

Все версии оснащаются фирменными вихревыми заслонками Swirl Control Valve, электронноуправляемым клапаном EGR и сажевым фильтром.

Мощность в зависимости от версии варьируется от 90 до 136 л.с. (235 - 280 Нм).

  • В семействе U1 две версии — LP (90 л.с.) и HP (115 л.с.)
  • В семействе U2 тоже две версии — LP (128 л.с.) и HP (136 л.с.)

Ставили 1.6 CRDi на:

  • Hyundai i30 (1 и 3), Hyundai Accent RB, Hyundai Elantra (4)
  • Kia Ceed, Kia Cerato, Kia Soul, Kia Vengra.

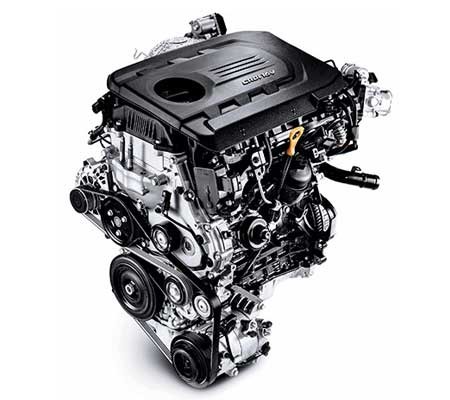

1.6 CRDi 2

Владельцы хвалят топливную экономичность мотора и отсутствие масложора. Для дизельного двигателя работает агрегат культурно и тихо. Проблем с пуском «на холодную» у двигателя нет, он выдерживает условия до -20° без проблем.

В целом надёжность 1.6 CRDi выше среднего, но некоторые проблемы не обошли его стороной.

  • Фирменной проблемой считается растрескивание магистрали «обратки», которая идёт от форсунок к баку. По этой причине двигатель может не заводиться на горячую. Поломка решается заменой трубки.
  • Одна из цепей ГРМ может растянуться уже к 100-150 тыс. км, хотя производителем заявлен неограниченный ресурс. Нестабильная работа двигателя и троение может быть связано с растянувшейся цепью.
  • Форсунки CR Bosch боятся плохого топлива. Если они загрязнились, мотор будет дёргаться и постоянно глохнуть. Другая причина той же проблемы — отказал регулятор давления топливной рампы.
  • В первые годы выпуска владельцы сталкивались с проблемой раньше срока умирающей турбины: ошибка в ПО приводила к тому, что компрессор работал на слишком высоких оборотах. Если турбина начинает выть на малых пробегах, стоит начать с проверки контактов датчика наддува.
  • Перебои в работе двигателей, выпущенных в 2010-е, чаще всего связаны с несвоевременной заменой топливного фильтра.
  • Падающая тяга и перебои в мощности обычно объясняются загрязнениям вихревых заслонок. Впускной коллектор, вихревые заслонки и клапан ЕГР нужно регулярно очищать.

Производитель определил ресурс 1.6 CRDi в 200 тыс.км, но при хорошем уходе двигатель до капремонта проживёт в полтора раза дольше.

 Kia / Hyundai 1.7 CRDi (U2)

1,7-литровый дизель, представленный в 2010 году, стал логичным продолжением семейства U и возглавил его вторую генерацию — U2.

Это 4-цилиндровый рядный агрегат с 16-ю клапанами и двумя распредвалами. Привод ГРМ цепной, состоит из двух цепей и натяжителя. Блок из чугуна, головка блока выполнена из алюминия.

Турбина — с изменяемой геометрией.

Гидрокомпенсаторы есть на всех версиях. Применяются также фазорегуляторы D-CVVT, что довольно необычно для дизельных моторов.

Топливная система CR от Bosch с электромагнитными форсунками. Мотор оснащается сажевым фильтром и системой ERG.

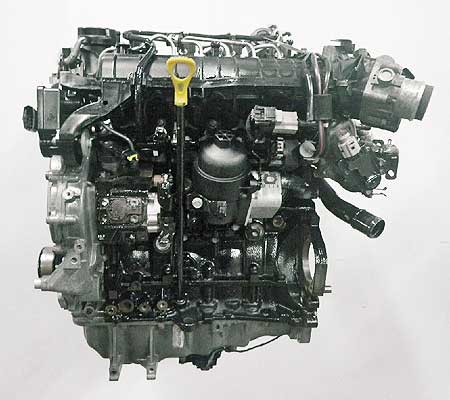

1.7 CRDi 1

Выпускается мотор в двух версиях:

  • LP мощностью 114 л.с. (260 Нм)
  • HP мощностью 141 л.с. (340 Нм)

Устанавливали 1.7 CRDi на:

  • Hyundai i35 (2), Hyundai i40, Hyundai Tucson,
  • Kia Carens (3), Kia Optima, Kia Sportage (3,4).

Владельцы хвалят этот популярный корейский дизель за уверенный пуск даже в мороз, недорогое обслуживание, тяговистость при умеренном топливном расходе.

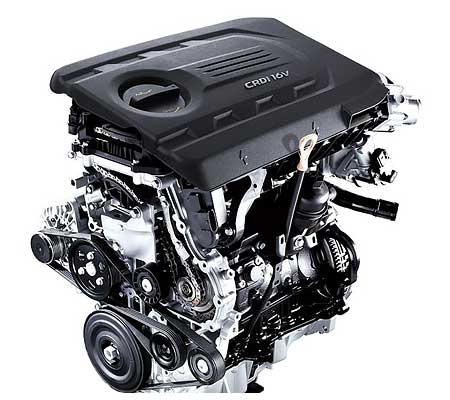

1.7 CRDi 2

К недостаткам 1.7 CRDi можно отнести чувствительность топливных форсунок к качеству топлива.  Малая распространённость двигателя осложняет ремонт и поиск запчастей.

Кроме того, для него характерны некоторые другие проблемы.

  • 1,7-литровый дизель характерен утечками масла из-под клапанной крышки.  Замена прокладки вместе с крышкой по гарантии надолго проблему не решает.
  • Если мотор троит и дёргается при разгоне, вероятно, износились форсунки: от некачественного топлива износ будет быстрым.
  • Тяга пропадает от забившихся отложениями фильтров, особенно это касается топливного. Нарушать регламент его замены нельзя, иначе можно вывести из строя системы питания.
  • Электронные ошибки в работе турбины могут быть связаны с проводкой датчика: проверяйте целостность контактов.
  • Встречались случаи перегрева двигателя из-за пробитой прокладки ГБЦ, причём неисправность характерна для легковых автомобилей.

Производитель заявляет ресурс 1.7 CRDi на уровне 180 тыс. км, но при хорошем уходе он прослужит дольше.

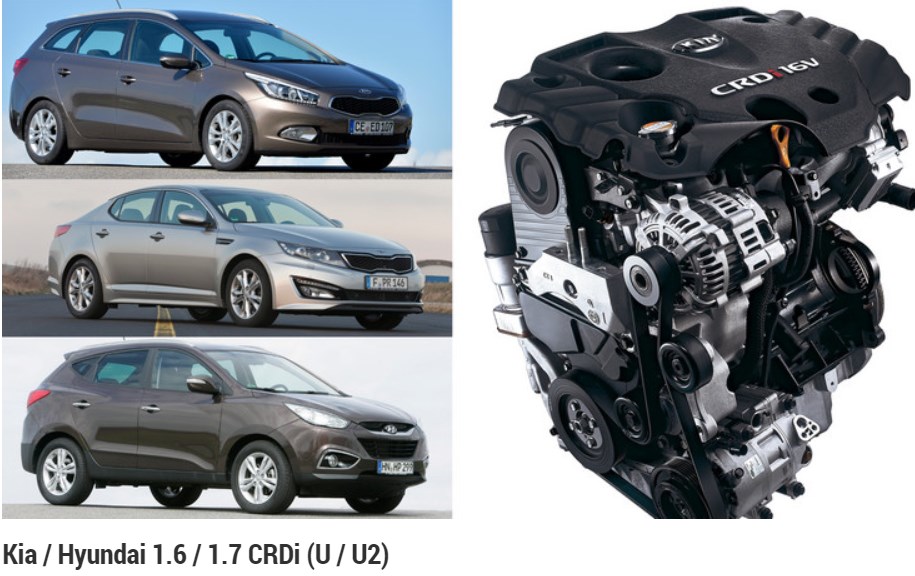

1.7 CRDi

 Kia / Hyundai 2.0 / 2.2 CRDi (D)

Дизель 2.2 серии D4EB выпускали с 2002 по 2011 год в Корее. В первые годы его ставили только на Hyundai Sonata. Двигатель - не самостоятельная разработка концерна, а совместное с итальянцами из VM Motori творение. После выпуска мотор не раз модернизировали.

Также в семейство D входили 1.5 литровый агрегат (2001-2006 год) и 2.0 литровый дизель (2000-2010 год).

Конструктивно 2.2 CRDi (D) представляет собой чугунный блок на 4 цилиндра с 16-клапанной алюминиевой головкой.

В качестве привода ГРМ используется ремень. Система питания — Common Rail Bosch.

Мощность в зависимости от версии составляет 139-155 л.с. (343-353 л.с.)

Устанавливали 2.2 CRDi (D) на крупные модели:

  • Hyundai Santa Fe (SM, СМ), Hyundai Sonata (EF, NF), Hyundai Grandeur TG.

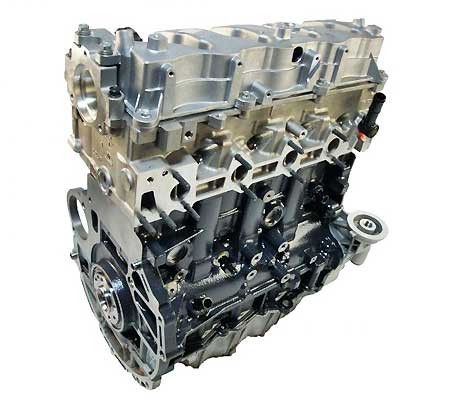

2.2 CRDi D 2

2.0 CRDi собирали в 2000-2010 году и ставили на популярные модели:

  • Hyundai Santa Fe (SM, CM), Hyundai Tucson JM, Hyundai Elantra XD, Hyundai Trajet, Hyundai Sonata NF
  • Kia Sportage JE, Kia Magentis MG, Kia Carens UN, Kia Cerato LD

Мощность 2.0 CRDi (D) варьируется от 112 до 151 л.с. (245-350 Нм).

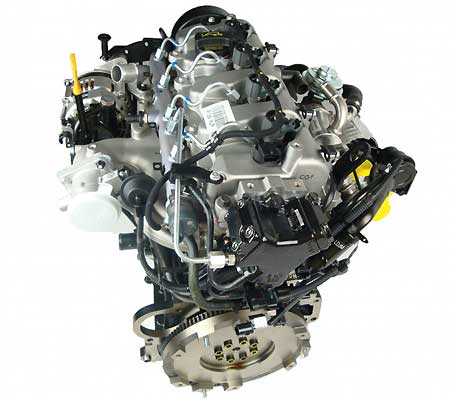

2.0 CRDi D 2

Проблемы при эксплуатации 2.2 и 2.0 CRDi (D) однотипны и в основном связаны с возрастом мотора.

  • Типичные возрастные болячки этого дизеля — растрескивание головки блока цилиндров и прогоревшие шайбы под форсунками.
  • Топливная аппаратура при больших пробегах или использовании сомнительного топлива тоже доставляет проблемы: форсунки забиваются посторонними фракциями в топливе, ТНВД начинает "гнать стружку".
  • Ремень ГРМ важно менять по регламенту, иначе при его обрыве погнёт клапана.
  • Если мотор зависает на определённых оборотах, вероятно, ЭБУ работает некорректно, а клапан EGR покрыт нагаром.
  • Маслоприёмник со временем забивается остатками прогоревшего масла, что приводит к голоданию в системе смазки двигателя и может вызвать проворот вкладышей.

Производитель оценил ресурс дизеля 2.0 / 2.2 CRDi (D) в 250 тыс. км.

 Kia / Hyundai 2.0 / 2.2  CRDi (R)

Этот дизель был представлен в 2009 году. В семейство R, которое в отличие от D уже полностью самостоятельная разработка корейцев, входят два агрегата объёмом 2.0 и 2.2 литра. Собирают двигатели на собственном заводе компании в Южной Корее.

Конструктивно 2.0 / 2.2 CRDi (R) отличаются следующим. Блок и головка блока отлиты из алюминия, мотор имеет 2 распредвала и по 4 клапана на цилиндр. Клапаны оснащены гидрокомпенсаторами.

Впускной коллектор и крышка клапанов из пластика. Турбина — с изменяемой геометрией ломаток.

ГРМ приводится двумя цепями с гидронатяжителем. Для снижения вибрации предусмотрен нижний балансирный вал.

Ожидаемо мотор оснащается сажевым фильтром и системой рециркуляции ОГ.

Система питания Common Rail Bosch с пьезоэлектрическими форсунками.

Мощность 2.2-литровой версии варьируется от 197 - 200 л.с. (421 - 441 Нм).

Ставили такой мотор на

  • Hyundai Santa Fe (2, 3), Hyundai Grandeur (5,6)
  • Kia Sorento (2,3), Kia Carnival (2,3)

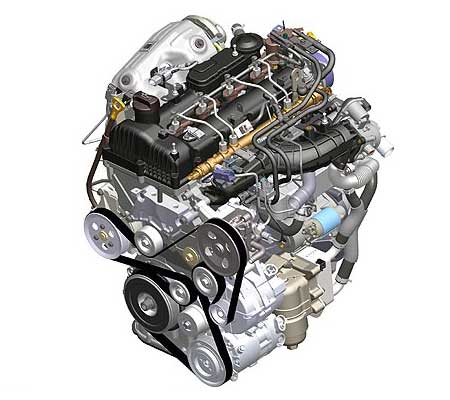

2.2 CRDi R 1

Мощность 2.0 CRDi (R) составляет 136 л.с. (320 Нм) у версии LP и 185 л.с. (400 Нм) у версии НР.

Ставят эти дизели на

  • Hyundai Tucson (ix35 2, 3)
  • Kia Sportage (3,4)

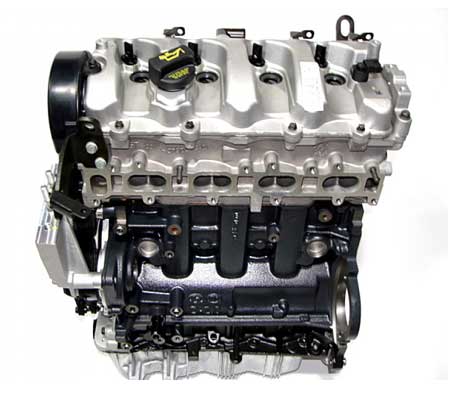

2.0 CRDi R 1

Владельцы хвалят экономичный топливный расход и тяговитость двигателей 2.0 / 2.2 CRDi (R). В целом эти дизели считаются достаточно надёжными и современными, при этом не требуют дорогих «расходников».

К недостаткам можно отнести чувствительность форсунок к плохому топливу и сложности с обслуживанием: некоторые ремонты требуют высокой квалификации мастеров. Так, при замене свечей накаливания они часто ломаются.

Перечислим типичные неисправностей мотора 2.0 / 2.2 CRDi (R).

  • Постукивания и другие шумы в моторном отсеке, в районе цепи ГРМ. Связаны эти звуки с тем, что канал гидронатяжителя забился отработавшим маслом, его нужно прочистить.
  • Любители активной езды сталкиваются с тем, что мотор берёт масло: примерно 0,5 литра на 1000 км.
  • Если мотор стал троить или глохнуть, вероятно, форсунки забились осадком из топлива и посторонними примесями. Иногда помогает промывка форсунок на стенде, но, если они выходят из строя, их не восстанавливают, а меняют на новые пьезоэлектрические форсунки.
  • Подёргивания машины при разгоне и провалы в мощности двигателя — признак забитого топливного фильтра. Стоит он недорого, главное не лениться менять по регламенту.

Корейский автоконцерн оценивает ресурс дизеля 2.0 / 2.2 CRDi (R) в 250 тыс. км, но опыт владельцев показывает, что на практике мотор живёт дольше, главное выбирать качественное топливо и вовремя обслуживать ДВС.

2.0 СКDi
