Плунжерная пара ТНВД: устройство и основные неисправности

Плунжерная пара в дизельном двигателе - важнейший элемент ТНВД. ТНВД представляет собой топливный насос высокого давления, то есть насос, который нагнетает горючее в цилиндры из бака под большим давлением. Именно плунжерная пара в конструкции ТНВД является вытеснителем, который гонит дизтопливо в цилиндры.

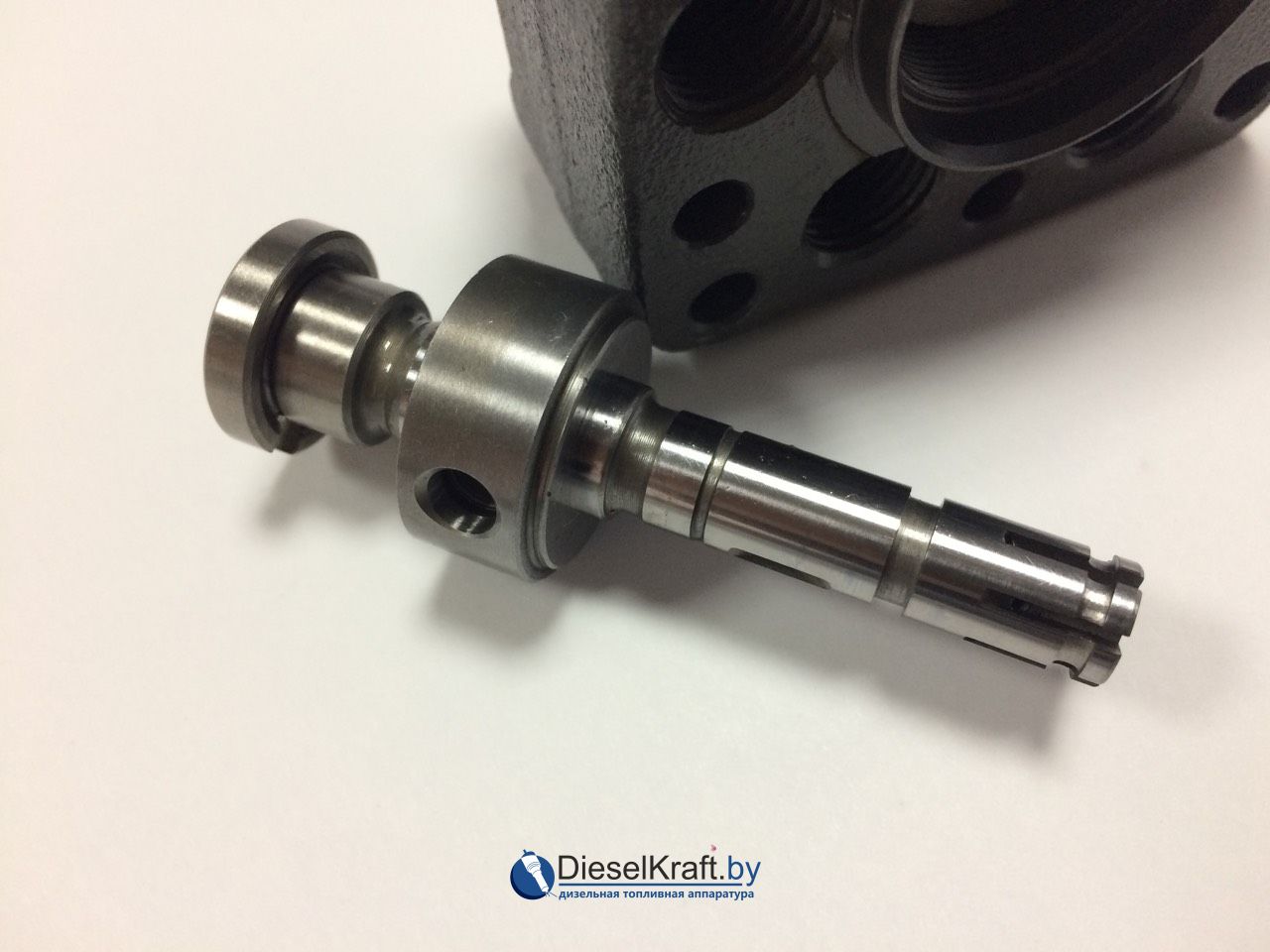

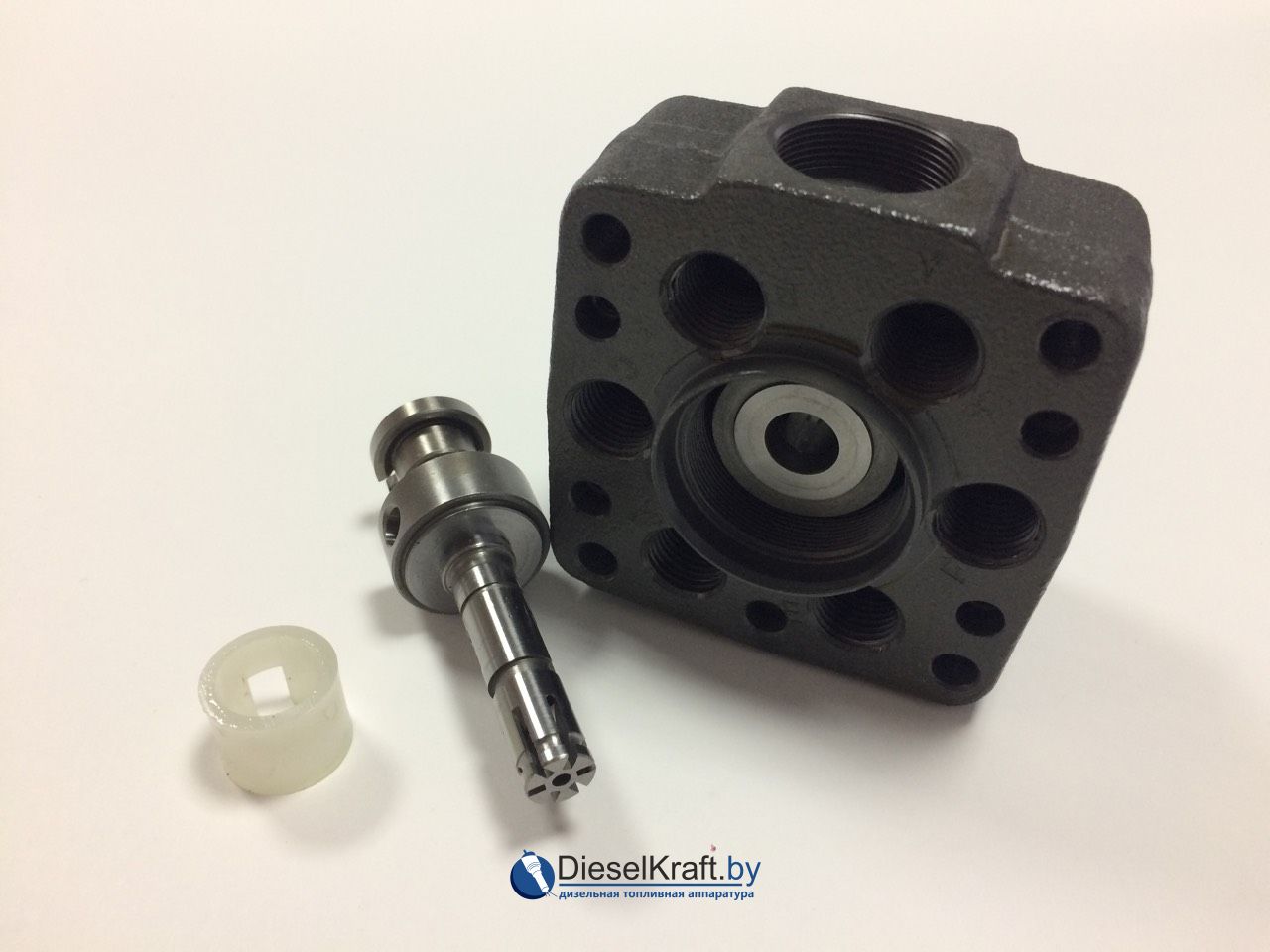

2 1

 Конструкция и особенности работы

Состоит плунжерная пара из двух элементов: втулки и, собственно, плунжера. Он представляет собой цилиндрический поршень, длина которого намного больше его диаметра, за счёт этого плунжер способен создать давление намного выше, чем просто поршневый насос. Когда плунжер перемещается внутри втулки, нагнетая давление, уплотнитель, который находится на цилиндре, в свобю очередь перемещается по поверхности плунжера, обеспечивая герметичность.

Топливо всасывается внутрь через ответствия в плунжерной паре, а затем попадает в цилиндры, строго дозированное той же планужерной парой. Давление, которое нагнетает плунжер во втулке, определяется моментом подачи ДТ в камеру, а необходимые параметры для работы определяются строгими требованиями к конструкции детали.

Так, поверхность втулки и плунжера делают из твёрдых металлов, которые к тому же проходят процесс закаливания. Только за счёт заводской обработки удаётся достичь твёрдости в 75 единиц, сделать плунжерную пару прочным и долговечным элементом.

Помимо создания высокого давления впрыска топлива, плунжер должен свободно ходить во втулке. Вместе с тем любые протечки топлива должны быть исключены. Поэтому между втулкой и плунжером оставляют зазор строго 1-3 мм. После подбора деталей, втулку и плунжер дополнительно подгоняют друг к другу.

Герметичность, прочность, износостойкость, способность интенсивно нагнетать давление и обеспечивать дозированный впрыск топлива - основные характеристики плунжерной пары.

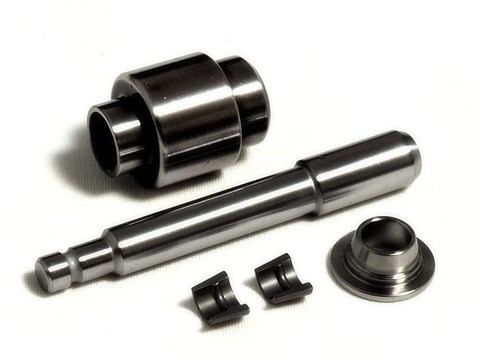

pp 1

 Неисправности и их причины

Специфика конструкции плунжерной пары, особенно зазор в 1-3 мм между элементами, накладывает определённые ограничения в плане беспроблемной эксплуатации дизельных автомобилей.

Если заливать в систему питания дизельного ДВС сомнительное топливо, с примесью воды, осадком, мелкими частицами, плунжерная пара может выйти из строя.

Попадание мелких частиц в топливе в зазор между плунжером и втулкой вызовет заклинивание механизма, и ТНВД быстро выйдет из строя. Такой сценарий возможен, если игнорировать своевременную замену топливного фильтра.

Вода, проникая в зазор плунжерной пары, вызывает эффект «сухой» работы трущихся деталей, потому что при нагнетании давления в ТНВД контактирующие элементы смазываются топливом. В результате сухого трения элементов плунжерной пары возникнет перегрев, может образоваться металлическая пыль и стружка, которая пройдёт через топливный насос, забьёт форсунки или вызовет выход из строя топливной системы в принципе.

Другой сценарий - попавшая в плунжерную пару вода вызывает коррозию на элементах, ТНВД со временем начинает работать с перебоями, двигатель теряет мощность без видимых причин, владелец в растерянности - и так пока насос совсем не выйдет из строя из-за налёта ржавчины на элементах.

1 1

 Как определить проблему

Как правило, о том, что с механизмом плунжера что-то не в порядке, владелец догадывается по тому, что дизельный двигатель неохотно запускаетсяизельный двигатель неохотно запускается. А если всё же запускается - плавают обороты, на холостом ходу двигатель работает нестабильно, «троит». В запущенных случаях можно даже расслышать стук плунжера, пока ТНВД гонит топливо в цилиндры.

В движении, когда идёт нагрузка на ДВС, дизель с неисправным плунжером ощутимо теряет в тяге, машина может двигаться рывками.

Характерный признак износа плунжерной пары - двигатель не запускается на горячую. То есть ситуация, когда мотор нормально запускался, прогрелся и вышел на рабочую температуру, а затем был заглушен - и вновь запускаться отказался.

  • При определении причин, почему дизель не запускается на горячую, важно исключить причины с герметичностью форсунок, когда топливо переливается в цилиндры даже после остановки мотора, и причины с выходом из строя датчиков (температуры ОЖ, подъёма иглы форсунки, давления в топливной рампе).

Проверку плунжера в этой ситуации можно выполнить так: полить на ТНВД воду или накрыть его мокрой тканью, чтобы остудить. чтобы остудить насос. Или накрыть его мокрой тканью. Если после этого мотор запустится - дело в изношенных элементах плунжерной пары.

Чтобы точно определить причину неисправностей, нужно продиагностировать работу ТНВД дизельного двигателя на специальном оборудовании. Если будет обнаружен сильный износ или повреждение плунжерной пары, её будет нужно заменить.

6
