EGR (система рециркуляции отработавших газов) в дизельном двигателе
Система EGR призвана снизить уровень оксидов азота (N2O) в выхлопе турбинованных дизельных и безнаддувных бензиновых ДВС.
Зачем современные ДВС оснащают системой EGR
Как мы знаем, дизельный двигатель работает в высоком температурном диапазоне.
Когда воздух попадает в горячую камеру сгорания, кислород в его составе активно вытесняется оксидами азота. В итоге рабочая смесь сгорает не полностью, а выхлоп становится токсичным.

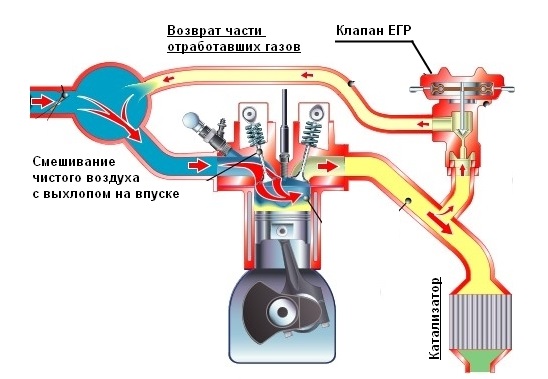

ЕГР система частично возвращает газы из картера двигателя обратно во впускной коллектор для вторичного использования (дожигания).
Это позволяет более эффективно сжечь воздушно-топливную смесь, снизить расход ДТ и сделать работу дизеля на некоторых режимах мягче.
Основная задача EGR на дизельных моторах - снизить уровень N2O в выхлопе.
Какие системы EGR бывают
На современных автомобилях встречаются различные системы рециркуляции: высокого и низкого давления, а также комбинированные.
Дизельные ДВС, которые соответствуют эко-стандарту Еuro 4 (не больше 0,25 г/км N2O в выхлопе) оснащаются системой EGR высокого давления.
Часть газов отводится перед турбиной и перенаправляется в магистраль, ведущую на впуск. В момент пика работы клапана ЕГР давление турбонаддува снижается, и владелец ощущает это как провал в мощности ДВС.
Моторы стандарта Еuro 5 (не больше 0,18 г/км) оснащаются системой ЕГР низкого давления.
Она эффективнее, потому что отвод газов начинается еще за сажевым фильтром, а затем ОГ проходят через радиатор для дополнительного охлаждения. Лишь затем картерные газы проходят через клапан ЕГР во впускной коллектор.
В результате удается достичь не только снижения оксидов азота, но и количества сажи в выхлопе дизельного мотора. А из-за того, что ОГ проходят через турбину, владелец не ощущает провалов в мощности.
Дизеля, соответствующие стандарту Еuro 6 (0,08 г/км оксидов азота в выхлопе) получают комбинированную систему ЕГР: две магистрали, высокого и низкого давления, по которым проходят ОГ во впускной коллектор.
Преимущественно комбинированная система работает как система ЕГР низкого давления, но в отдельных режимах работы к ней подключаются магистрали рециркуляции ОГ высокого давления.
Клапан EGR
Основным элементом системы рециркуляции является клапан EGR. Именно он «запускает» часть картерных газов обратно во впускной коллектор.
На дизельных моторах клапан ЕГР открывается в режиме холостого хода. Чем больше нагрузка на двигатель, тем больше закрывается клапан, ограничивая поступление газов на впуск.
На пике производительности дизеля клапан совсем закрывается.

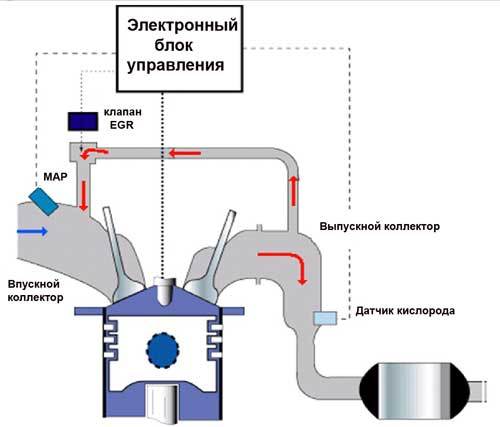

Работа клапана ЕГР регулируется ЭБУ двигателя на основании данных датчиков - ДМРВ, данных о давлении во впускном коллекторе, о температуре воздуха на впуске и т.п.
Производители настаивают на преимуществах ДВС с системой рециркуляции отработавших газов: дизель с EGR работает мягче на холостом ходу, потому что уменьшение кислорода в топливо-воздушной смеси снижает давление в момент ее сгорания. Тем не менее, многие владельцы предпочитают отключать систему рециркуляции и «глушить» клапан EGR.
